Сколько времени занимает восстановление цилиндра? Полное руководство

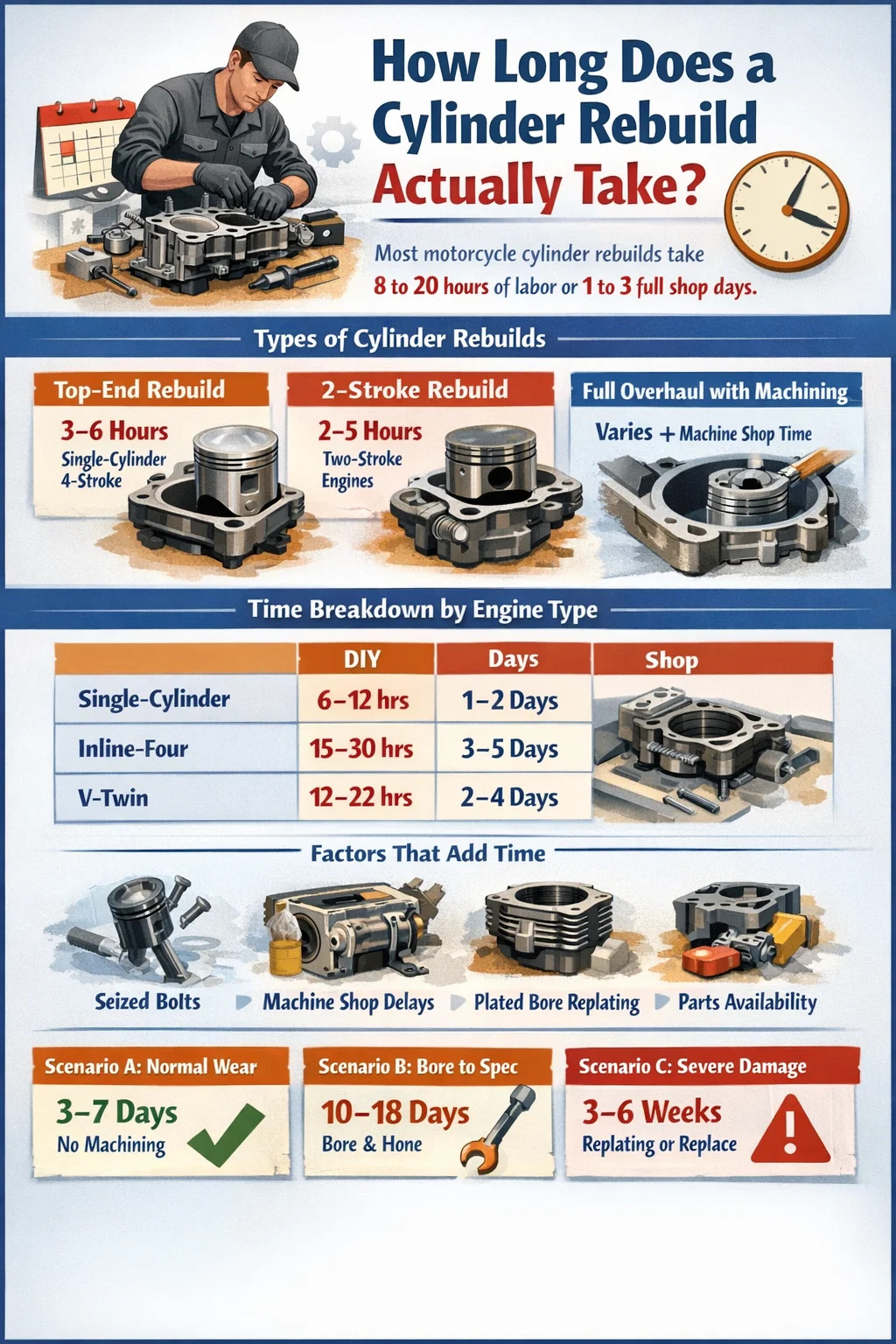

Сколько времени на самом деле занимает ремонт цилиндра?

Для большинства цилиндр мотоцикла восстанавливает, вам следует планировать работа от 8 до 20 часов если вы выполняете работу самостоятельно, или примерно От 1 до 3 полных рабочих дней если работа поручена профессиональному механику. Этот диапазон намеренно широк — фактическое время сильно зависит от типа двигателя, состояния цилиндра, необходимости работы в механическом цеху и наличия запчастей.

Простой одноцилиндровый мотоциклетный двигатель с минимальным износом и легкодоступными деталями вполне можно собрать за выходные. Многоцилиндровый спортбайк с поврежденными отверстиями, деформированными поверхностями и заказанными OEM-поршнями может растянуть работу до двух или трех недель, если учесть ожидание в механическом цехе и доставку запчастей.

Прежде чем углубляться в подробности, поймите, что время физических мучений и общее календарное время — это две совершенно разные цифры. Механические часы измеряют практический труд. Календарное время включает в себя очереди на обработку, время изготовления деталей и время высыхания герметиков для прокладок. И то, и другое имеет значение, когда вы планируете, как долго ваш велосипед будет простаивать.

Что считается ремонтом цилиндра мотоцикла?

Термин «ремонт цилиндра» используется широко, а объем работ резко меняет оценку времени. Прежде чем вы сможете оценить, сколько времени займет работа, вам необходимо точно определить, что делается.

Топовый ремонт

Это наиболее распространенный тип. Топовый ремонт цилиндра мотоцикла включает в себя снятие головки блока цилиндров, осмотр и замену поршня и колец, проверку отверстия цилиндра на предмет износа и повторную сборку всего с новыми прокладками и уплотнениями. На одноцилиндровом четырехтактном двигателе, таком как Honda CRF450 или Kawasaki KLX300, опытный механик может выполнить топовую задачу за от 3 до 6 часов как только все детали окажутся на верстаке.

Ремонт двухтактного цилиндра

Двухтактные мотоциклетные цилиндры, распространенные в мотоциклах для мотокросса, старинных машинах и уличных велосипедах меньшего объема, конструктивно проще, но часто требуют более точной работы с портами и обшивкой. Восстановление верхней части двухтактного двигателя обычно занимает от 2 до 5 часов на демонтажно-сборочные работы. Однако если никасиловое или хромированное покрытие изношено, цилиндр необходимо отправить на замену покрытия или полностью заменить, что увеличивает сроки на дни или недели.

Полный капитальный ремонт цилиндра, включая механическую обработку

Если отверстие имеет некруглую форму, имеет зазубрины или выходит за пределы допустимого срока службы, необходимы работы в механическом цеху. Это включает в себя растачивание цилиндра до большего диаметра и хонингование стенок до нужной чистоты поверхности. Большинство механических мастерских выполняют только одну расточку цилиндра мотоцикла. от 2 до 5 рабочих дней , хотя загруженные магазины или баллоны необычных размеров могут увеличить этот срок до 7–10 дней. Добавьте это время ожидания к часам разборки и сборки.

Разбивка по времени по типам двигателей мотоциклов

Конфигурация двигателя является одним из важнейших факторов, влияющих на общее время ремонта. Больше цилиндров означает больше деталей, больше прокладок, больше последовательностей затяжки и больше потенциальных осложнений.

Эти цифры предполагают стандартную модернизацию топ-энда с новыми поршнями, кольцами, прокладками и сальниками клапанов, где это применимо. Они не учитывают заедание крепежа, поврежденную резьбу, сорванные болты с головкой или другие осложнения, которые могут легко добавить от 2 до 6 часов к любой работе.

Шаг за шагом: что происходит во время ремонта цилиндра мотоцикла

Понимание каждого этапа процесса поможет вам точнее оценить время и избежать неожиданностей во время работы. Вот реалистичное описание того, что включает в себя типичный ремонт цилиндра мотоцикла.

Этап 1: Диагностика и проверка перед демонтажем

Прежде чем открутить хоть один болт, испытание на сжатие и испытание на утечку покажут, насколько сильно изношен цилиндр. Показания компрессии ниже 120 фунтов на квадратный дюйм на типичном четырехтактном двигателе объемом 250–500 куб.см указывают на износ поршневых колец. Тест на утечку показывает, что более 15–20% точек утечки в сторону колец, клапанов или того и другого. Этот диагностический этап занимает от 30 до 60 минут и экономит часы догадок позже.

Этап 2: Снятие двигателя или доступ к нему

Некоторые мотоциклы допускают доступ к верхней части без снятия двигателя с рамы. Например, многие одноцилиндровые эндуро и трейловые велосипеды позволяют вытягивать головку блока цилиндров и кувшин, оставляя двигатель установленным. Другие — особенно спортивные мотоциклы с рядной четверкой и некоторые V-твины — требуют полной тяги двигателя, прежде чем вы сможете получить правильный доступ к цилиндру. Снятие двигателя на CBR600RR или аналогичной машине занимает от 2 до 4 часов самостоятельно.

Этап 3: Снятие и разборка головки блока цилиндров

Для снятия головки блока цилиндров необходимо слить охлаждающую жидкость на двигателях с жидкостным охлаждением, отсоединить натяжители цепи распредвала, стянуть звездочки распредвала и ослабить болты крепления головки в правильной последовательности. Одноцилиндровая головка может оторваться в от 45 до 90 минут . Головка с четырьмя цилиндрами, двойными распредвалами и 20 или более болтами головки займет от 2 до 3 часов.

Этап 4: Снятие цилиндра и поршня

После снятия головки кувшин цилиндра поднимается из картера. Поршневой палец выталкивается, а поршень отделяется от шатуна. Эта часть работы обычно занимает от 30 до 60 минут на цилиндр. Необходимо соблюдать осторожность, чтобы защитить отверстие картера двигателя от мусора, когда цилиндр мотоцикла отключен от двигателя.

Этап 5: Измерение и оценка

При голом цилиндре диаметр отверстия измеряется в нескольких точках с помощью нутромера или телескопического калибра и микрометра. Показания конусности и отклонения от круглой формы определяют, восстановит ли поверхность простая хонинговка или потребуется полнопроходная обработка. Большинство производителей указывают предел службы от 0,05 до 0,10 мм износа до того, как потребуется растачивание. Этот этап измерения занимает от 30 до 45 минут и определяет все последующие действия.

Этап 6: Работа механического цеха (при необходимости)

Если отверстие требует механической обработки, цилиндр отправляют в механический цех. Стандартные приращения увеличенного размера обычно составляют 0,25 мм, 0,50 мм и 1,00 мм по сравнению со стандартным. В механическом цехе растачивают цилиндр до нового диаметра и оттачивают его, чтобы получить правильную штриховку для посадки кольца. Простая работа по растачиванию и доводке в компетентной мастерской стоит от 60 до 150 долларов для одного цилиндра мотоцикла и обычно готов в течение 2–5 рабочих дней. В течение этого периода ожидания вы можете очистить детали, приобрести новые поршни и подготовить головку к повторной сборке.

Этап 7: Работа с головкой блока цилиндров

Пока цилиндр находится вдали или на скамейке запасных, голова привлекает внимание. Проверяют зазоры клапанов, осматривают седла клапанов, а поверхность головки проверяют на предмет коробления с помощью линейки и щупа. Деформированная поверхность головы более чем на 0,05 мм обычно требует шлифовки. Если клапаны заменяются или притираются, добавьте еще 2–4 часа к работе с головкой.

Этап 8: Поиск запасных частей и сроки выполнения заказов

Доступность запчастей часто является самой большой задержкой при ремонте цилиндра мотоцикла. OEM-поршни для текущих серийных моделей обычно доступны у дилера в течение 3–7 рабочих дней. Варианты послепродажного обслуживания от таких брендов, как Wiseco, JE Pistons или Vertex, часто имеются на складе и могут быть отправлены в тот же день. Для старых или снятых с производства моделей детали можно взять с собой. от 2 до 6 недель источникам, особенно от зарубежных поставщиков. Заказ запчастей до разборки — после того, как вы убедились, что нужно велосипеду — значительно сокращает календарное время.

Этап 9: Обратная сборка

Сборка обычно занимает от 60 до 80 процентов времени разборки — но требует большего ухода. Кольцевые зазоры необходимо проверить и правильно расположить. Ориентация поршня должна совпадать с маркировкой направления на заводной головке. Последовательность затяжки болтов головки должна точно соответствовать спецификации производителя, обычно по спирали от центра наружу в два или три этапа. На алюминиевой головке чрезмерная затяжка даже на 10 процентов может привести к деформации или сорванию резьбы.

Этап 10: Обкатка и повторная затяжка

После сборки заново отремонтированный цилиндр мотоцикла требует надлежащего периода обкатки. Большинство производителей рекомендуют От 500 до 1000 миль езды с переменной нагрузкой, избегая устойчивых высоких оборотов в течение первых нескольких циклов нагрева. Многие опытные сборщики также повторно затягивают болты головки после первого цикла нагрева — когда двигатель достиг рабочей температуры и снова остыл — чтобы компенсировать сжатие прокладки и стабилизацию теплового расширения. Этот этап обкатки не является мучительным временем, но является частью полного процесса восстановления.

Факторы, из-за которых ремонт цилиндра занимает больше времени

Некоторые переменные постоянно увеличивают время восстановления, превышающее базовую оценку. Знание о них заранее позволяет вам планировать соответствующим образом.

• Заклинившие или подвергшиеся коррозии крепежные детали: Болты головки, которые не снимались годами, часто заедают алюминиевую резьбу. Извлечение может занять несколько часов, и в худшем случае после высверливания сломанного болта необходимо установить спиральную вставку. Запланируйте дополнительные 2–5 часов, если двигатель старый или не обслуживался противозадирным составом.
• Потертые стенки цилиндров: Глубокие вертикальные царапины из-за вращающегося подшипника или опущенного клапана требуют растачивания, значительно превышающего стандартные приращения размера, или полной замены цилиндра. Это может добавить к проекту от 1 до 2 недель.
• Повреждения отверстия из никасила или покрытия: Во многих цилиндрах современных мотоциклов используется отверстие с твердым покрытием, а не чугунная гильза. Им невозможно скучать традиционно. Их необходимо заменить, установить чугунную вставку или заменить. Услуги по замене обычно занимают от 2 до 4 недель и стоит от 150 до 400 долларов.
• Скрытые повреждения, обнаруженные в ходе ремонта: Изогнутый шатун, изношенный подшипник шатунного вала или повреждение коленчатого вала, обнаруженные после разборки верхнего конца, расширяют объем работ от ремонта цилиндра до полного ремонта двигателя. Это может увеличить как время, так и затраты в несколько раз.
• Недоступные OEM-запчасти: Модели, снятые с производства, в которых оригинальные поршни и прокладки больше не производятся, требуют индивидуального изготовления или исследования замены на вторичном рынке. Один только этот процесс поиска может занять несколько дней.
• Начинающий строитель своими руками: Начинающему ремонтнику, тщательно соблюдающему руководство по техническому обслуживанию, обычно требуется в 2–3 раза больше времени, чем опытному механику, выполняющему ту же работу. Это не критика — это просто реальность обучения во время работы. Честно учитывайте это в своем графике.

Как состояние цилиндра влияет на общее время ремонта

Физическое состояние цилиндра мотоцикла, когда вы его открываете, является самой большой переменной на всей временной шкале. Три сценария охватывают большинство ситуаций.

Сценарий A: нормальный износ, механическая обработка не требуется.

Отверстие в пределах спецификации. Стены имеют незначительные потертости, но без задиров. Легкая хонинговка для восстановления чистоты поверхности, а также новые кольца, поршень и прокладки — это все, что нужно. Это самый быстрый результат. Общее календарное время: от 3 до 7 дней. , в основном жду запчастей.

Сценарий Б: Отверстие не соответствует спецификации, необходимы стандартные машинные работы

Измерения показывают, что износ канала превышает предел эксплуатации. Требуется растачивание и хонингование, а также поршень увеличенного размера. Цилиндр находится в механическом цехе от 3 до 7 дней. Общее календарное время: от 10 до 18 дней. в большинстве случаев.

Сценарий C: Серьезное повреждение, требуется замена покрытия или замена

Глубокие задиры, повреждение вращающегося подшипника или выход из строя гальванического отверстия. Требуются услуги по замене пластин, подбору поставщиков для замены цилиндров или установке втулки. Общее календарное время: от 3 до 6 недель. реалистично. Этот сценарий наиболее распространен в двухтактных цилиндрах мотоциклов, работающих без достаточного количества предварительной смеси или с неисправным силовым клапаном.

DIY и профессиональный магазин: сравнение времени

Выбор между ремонтом своими руками и доставкой велосипеда в магазин меняет не только стоимость, но также сроки и тип ожидания.

Когда вы ремонтируете цилиндр мотоцикла самостоятельно, вы контролируете график. Вы можете работать по вечерам и выходным, заблаговременно заказывать детали и действовать быстро, как только механическая мастерская вернет цилиндр. Обратной стороной является то, что каждое неизвестное добавляет время, потому что вы учитесь по ходу дела, а ошибки означают повторную разборку. Болт со снятой головкой при работе своими руками может добавить к проекту целые выходные.

Профессиональный магазин мотоциклов выполняет практическую работу быстрее — часто за четверть времени, которое требуется мастеру среднего уровня. Но в магазинах есть очереди. В пик сезона катания многие независимые магазины забронированы. от 2 до 4 недель просто чтобы поднять велосипед на подъемник. Работа, на выполнение которой у технического специалиста уходит 8 часов, может занять 3 недели до начала этих 8 часов.

Если календарное время является вашей главной заботой, то DIY с заранее заказанными деталями часто превосходит магазин, особенно для простой реконструкции одноцилиндрового двигателя. Если техническая точность или гарантия имеют большее значение, магазин того стоит.

Инструменты и подготовка, которые сокращают время восстановления

Механики, которые регулярно ремонтируют цилиндры мотоциклов, заканчивают работу быстрее не только из-за опыта, но и из-за подготовки. Правильные инструменты и настройка уменьшают количество ошибок, ошибок и повторной работы.

• Динамометрический ключ: Необходим для болтов головки. Использование динамометрического ключа щелчкового типа в соответствии со спецификацией производителя предотвращает повреждения, вызванные чрезмерным моментом затяжки, и задержки при повторной затяжке.
• Кольцевой компрессор: Ускоряет установку поршня с 20-минутной борьбы до 3-минутной операции. Дешевый компрессор, который плохо подходит, требует больше времени, чем экономит.
• Комплект нутромера и микрометра: Точные измерения позволяют избежать повторной отправки цилиндра в механический цех. Аренда этих инструментов в магазине автозапчастей ничего не стоит и экономит дни.
• Сжиматель клапанных пружин: Если клапаны заменяются или притираются, правильное сжатие клапанных пружин исключает риск падения цанг и потери компонентов в моторном отсеке.
• Мойка деталей или ультразвуковая очистка: Очистите детали перед измерением и перед повторной сборкой. Грязь и старый материал прокладки приводят к ошибочным измерениям и нарушениям герметичности.
• Руководство по обслуживанию OEM: Не просто полезно — необходимо. Характеристики крутящего момента, пределы зазора и последовательность сборки в руководстве OEM являются наиболее надежным источником данных для любого конкретного ремонта цилиндра мотоцикла. Сторонние руководства и сообщения на форумах часто содержат ошибки.

Потратив 2 часа на подготовку рабочего места, сбор инструментов и чтение соответствующих разделов руководства по обслуживанию перед началом работы, вы всегда сэкономите больше времени, чем стоимость этих 2 часов.

Интервалы ремонта: когда цилиндр мотоцикла действительно нуждается в ремонте?

Знание того, когда наступит необходимость ремонта, поможет вам планировать заранее, а не реагировать на перегоревший двигатель. Интервалы восстановления существенно различаются в зависимости от варианта использования.

Вместо того, чтобы гадать, потяните голову и измерьте. Проверка компрессии, отклоняющаяся более чем на 10–15 % от спецификации производителя, или проверка на утечку, показывающая утечку более 20 %, являются надежным сигналом о том, что цилиндр мотоцикла требует внимания, прежде чем произойдет полный отказ.

Соображения стоимости, которые влияют на то, как вы планируете реконструкцию

Стоимость и время при ремонте цилиндра мотоцикла взаимосвязаны. Более высокие бюджеты часто позволяют добиться более быстрого выполнения работ — доставка запчастей в ночное время, приоритетное обслуживание в механическом цехе или оплата профессиональной мастерской за все это.

Базовый топовый комплект, сделанный своими руками, для обычного одноцилиндрового мотоцикла — поршень, кольца, штифт, стопорные кольца и полный комплект прокладок — обычно стоит от 80 до 250 долларов в зависимости от бренда и от того, выбираете ли вы OEM или вторичный рынок. Добавьте к этому работу по растачиванию и хонингованию, и общая стоимость деталей и механической обработки достигнет 200–450 долларов. Кроме того, профессиональный труд стоимостью от 90 до 150 долларов в час при оплачиваемых часах от 5 до 10 позволяет провести полную реконструкцию цеха. От 650 до 1800 долларов для одноцилиндрового двигателя.

Для спортивных мотоциклов с рядным четырехцилиндровым двигателем полный профессиональный ремонт цилиндров с механической обработкой может достигать от 2500 до 5000 долларов как только все детали, труд и работа машины будут подсчитаны. Это диапазон, в котором водители часто взвешивают, имеет ли финансовый смысл ремонт по сравнению с поиском подержанного двигателя с небольшим пробегом.

Запланировать дополнительный бюджет от 20 до 30 процентов выход за пределы первоначальной оценки запасных частей — это надежное эмпирическое правило. Неожиданные предметы — деформированная головка, заклинившая шпилька выхлопной системы, изношенная цепь распредвала — обнаруживаются после разборки, а не раньше.

Реалистичные сроки для конкретных примеров мотоциклов

Абстрактные оценки полезны, но конкретные примеры более четко отражают реальность. Вот как на самом деле обстоят дела в трех распространенных сценариях ремонта цилиндров мотоциклов.

Мотоцикл Honda CRF450R для мотокросса — регулярный ремонт, техническое обслуживание

CRF450R предназначен для частого обслуживания на высшем уровне. Опытный водитель, имеющий под рукой инструменты и уже заказанные детали, может выполнить ремонт цилиндра мотоцикла за считанные секунды. однажды . Разборка занимает 2–3 часа, проверка и измерение 30 минут, новый поршень и кольца устанавливаются во второй половине дня, а к вечеру велосипед снова собирается. Если необходимо заказать детали, добавьте от 3 до 5 рабочих дней на доставку. При своевременном восстановлении не требуется механической обработки.

Kawasaki Ninja 650 — износ цилиндра из-за небрежного обслуживания

Параллельный сдвоенный двигатель с отклонением диаметра отверстий на 0,08 мм после 55 000 км нечастой замены масла. Оба цилиндра необходимо расточить до размера 0,25 мм. Снятие двигателя занимает полдня. Цилиндры поступают в механический цех для от 4 до 6 рабочих дней . Поршни увеличенного размера доставляются от поставщика вторичного рынка в течение 5 дней. Сборка занимает целый день. Общее календарное время: приблизительно от 12 до 16 дней .

Двухтактный двигатель Yamaha YZ250 — потертости цилиндра из-за масляного голодания

Глубокая вертикальная насечка, видимая невооруженным глазом. Отверстие с покрытием из никасила не может быть обработано традиционным способом. Цилиндр отправляется специалисту по замене покрытия. Замена покрытия: 3 недели . Новый поршень OEM доступен на складе. Разборка и сборка занимают от 4 до 6 часов практической работы. Общее календарное время: приблизительно от 25 до 30 дней , почти полностью определяется очередью замены.

Как сократить общий срок восстановления

Если быстрое возвращение мотоцикла на дорогу является приоритетом, существуют обоснованные стратегии, которые сокращают общее время, не снижая при этом качество.

1. Заказывайте детали до разборки. Как только испытание на сжатие или тест на утечку подтвердит необходимость, немедленно закажите детали. К моменту разборки и измерения двигателя детали могут уже быть в пути.
2. Прежде чем оставить цилиндр, позвоните в сервисную мастерскую. Спросите о текущем времени ожидания и о том, доступно ли приоритетное планирование. Некоторые магазины могут выполнить расточку и хонингование цилиндра мотоцикла за 24 часа за небольшую дополнительную плату.
3. Во время ожидания остальная часть велосипеда должна быть доступна. Пока цилиндр находится в механическом цехе, используйте время для очистки рамы, замены расходных материалов, проверки цепи и звездочек, а также обслуживания воздушного фильтра. Время простоя при восстановлении становится продуктивным временем обслуживания.
4. Рассмотрим готовый запасной цилиндр. Для обычных мотоциклетных двигателей можно приобрести полностью восстановленные цилиндры у таких поставщиков, как Cylinder Works или ProX. Это полностью исключает время ожидания обработки — сменный цилиндр поставляется готовым к установке с новым отверстием, а иногда и с прилагаемым комплектом поршней.
5. Перед запуском откройте руководство по обслуживанию. Остановка в процессе разборки для поиска характеристик крутящего момента или последовательности сборки стоит от 30 до 90 минут за одно прерывание. Предварительное прочтение соответствующих разделов позволяет полностью избежать этого.
