Можно ли заменить один цилиндр? Руководство по цилиндру мотоцикла

Можно ли заменить один цилиндр на мотоцикле?

Короткий ответ: да — вы можете заменить один цилиндр мотоцикла, и, в частности, для одноцилиндровых мотоциклов, это одна из наиболее простых работ по двигателю, которую может взять на себя опытный домашний механик или мастерская. Независимо от того, имеете ли вы дело с зазубринами, трещинами на стволе или сильным износом, который невозможно устранить хонингованием, замена цилиндра — это хорошо зарекомендовавший себя способ ремонта. На многоцилиндровых мотоциклах применяется тот же принцип: отдельные цилиндры можно заменить, не разбирая и не ремонтируя весь двигатель, хотя сложность увеличивается с увеличением количества задействованных цилиндров.

Тем не менее, «можете ли вы» и «должны ли вы» — это два разных вопроса. Решение о замене вместо ремонта цилиндр мотоцикла зависит от типа повреждения, материала цилиндра, наличия поршней увеличенного размера и вашего бюджета. В этом руководстве рассказывается обо всем, что вам нужно знать, прежде чем снимать бочку с велосипеда.

Что такое цилиндр мотоцикла и для чего он нужен?

Цилиндр мотоцикла, иногда называемый цилиндром цилиндра, представляет собой основной корпус камеры сгорания двигателя. Он обеспечивает герметичное отверстие, в котором поршень движется вверх и вниз, преобразуя воспламенение топлива в механическое движение. В четырехтактном двигателе это происходит один раз за два оборота коленчатого вала. В двухтактном двигателе сгорание происходит при каждом обороте, создавая значительно большую тепловую и механическую нагрузку на стенки цилиндра.

Цилиндры обычно отливаются из железа или алюминия. Чугунные цилиндры легче растачивать при износе, поскольку можно удалить материал и увеличить отверстие для установки поршней увеличенного размера. Алюминиевые цилиндры легче и более эффективно рассеивают тепло, но им требуется закаленная внутренняя облицовка — либо чугунная гильза, либо покрытие из никасила (никель-карбид кремния) — чтобы выдержать трение движущегося поршня. Это различие имеет большое значение при принятии решения о ремонте или замене цилиндра цилиндра.

Одноцилиндровый мотоциклетный двигатель содержит ровно один такой цилиндр с одним поршнем, одним набором колец и одной камерой сгорания. Эта простота является одной из причин, по которой одноцилиндровые велосипеды ценятся за простоту обслуживания: когда что-то идет не так, приходится иметь дело только с одним цилиндром.

Признаки того, что цилиндр вашего мотоцикла нуждается в замене

Прежде чем приступить к полной замене цилиндров, необходимо правильно диагностировать проблему. Некоторые симптомы указывают непосредственно на износ или повреждение цилиндра, и правильные диагностические тесты могут сказать вам, исправит ли это хонингование или новый ствол является единственным практическим вариантом.

Потеря сжатия

Тест на сжатие — это первый инструмент, к которому нужно обратиться. Снимите свечу зажигания и вкрутите компрессометр. При широко открытой дроссельной заслонке проворачивайте двигатель до тех пор, пока показания манометра не стабилизируются. В большинстве исправных четырехтактных одноцилиндровых двигателей давление должно составлять от 120 до 180 фунтов на квадратный дюйм, в зависимости от спецификации производителя — точный диапазон можно узнать в руководстве по обслуживанию. Показатель значительно ниже спецификации указывает на внутреннюю утечку.

Проведите испытание на влажную компрессию: впрысните небольшое количество моторного масла в цилиндр через отверстие для свечи зажигания и повторите испытание. Если компрессия повышается более чем на 20%, вероятной причиной являются изношенные поршневые кольца. Если показания остаются одинаковыми с маслом и без него, проблема заключается в клапанах или прокладке головки блока цилиндров, а не в самом диаметре цилиндра.

Потертые или поврежденные стенки цилиндра

Вертикальные насечки на стенках цилиндра, видимые в виде ярких параллельных царапин, идущих вверх и вниз по отверстию цилиндра, являются наиболее точным индикатором повреждения цилиндра. Задиры обычно возникают в результате отказа смазки, попадания мусора или разрушения поршневых колец. Легкие потертости иногда можно устранить с помощью хонингования, чтобы восстановить штриховку, которая необходима кольцам для правильной герметизации. Глубокие царапины или царапины, распространяющиеся через покрытие Nikasil вплоть до алюминиевого основного материала, почти всегда требуют либо замены покрытия, либо полной замены цилиндра.

Чрезмерный износ отверстия

За десятки тысяч миль даже хорошо обслуживаемый диаметр цилиндра изнашивается сверх допустимого предела. С помощью нутромера или калибра с микрометром измерьте диаметр отверстия в верхней, средней и нижней части зоны перемещения поршня. Сравните ваши измерения со стандартным диаметром отверстия, указанным в руководстве по техническому обслуживанию. Если износ превышает предел эксплуатации, установленный производителем (обычно на 0,05–0,10 мм за пределы стандартного отверстия большинства японских синглов), цилиндр требует внимания.

Видимые повреждения поршня

Повреждение поршня и повреждение цилиндра часто идут рука об руку. Ямки или эрозия на головке поршня из-за детонации, оплавленные участки из-за обеднения или вертикальные следы на юбке из-за загрязнения грязью — все это указывает на то, что канал цилиндра также получил повреждения. При проверке цилиндра всегда одновременно снимайте и осматривайте поршень.

Постоянное потребление масла или синий дым

Если ваш мотоцикл постоянно сжигает масло и выделяет синий дым из выхлопной трубы, а новые поршневые кольца не могут решить эту проблему, возможно, само отверстие изношено настолько, что кольца не могут эффективно уплотняться. Ствол, который больше не круглый (состояние, называемое «некруглым»), не будет удерживать надлежащее кольцевое уплотнение, независимо от того, насколько новые кольца.

Ремонт или замена: как принять решение

Не каждый поврежденный цилиндр мотоцикла нуждается в замене. Во многих случаях ствол можно восстановить путем механической обработки или замены покрытия за небольшую часть стоимости новой детали. Ключевыми переменными являются материал цилиндра, тип покрытия и серьезность повреждения.

Для чугунных цилиндров расточка для установки поршня увеличенного размера (обычно доступного с шагом 0,25 мм, 0,50 мм и 1,00 мм сверх стандартного размера) является проверенным и экономически эффективным ремонтом. Отверстие обрабатывается точно круглым, а затем оттачивается для получения поверхности, необходимой кольцам. Экономия 50% и более по сравнению с покупкой нового цилиндра вполне реальна, если возможна расточка.

С алюминиевыми баллонами с покрытием Nikasil ситуация иная. Если Никасил скомпрометирован, вы не сможете просто расточить голый алюминий — мягкий основной материал не выживет без закаленной футеровки. Службы по замене пластин могут снять и повторно нанести Никасил по цене примерно от 150 до 400 долларов за цилиндр, но только в том случае, если повреждение не проникло настолько глубоко, что структурно скомпрометирован базовый алюминий. Если да, то замена — единственный путь.

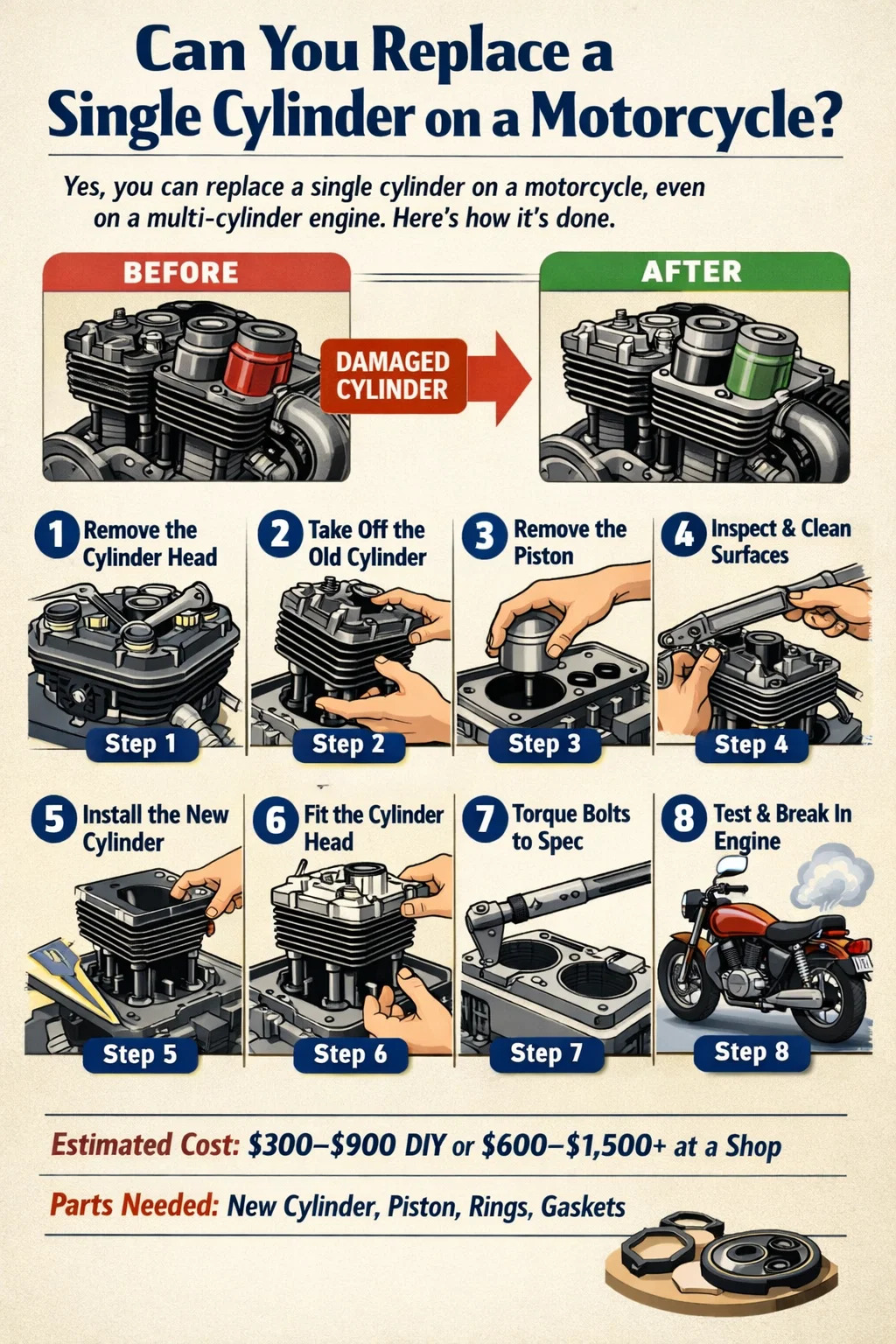

Как заменить цилиндр мотоцикла: пошаговый обзор

Замена цилиндра мотоцикла — будь то одноцилиндрового двигателя или одного цилиндра многоцилиндрового велосипеда — происходит в той же общей последовательности. На одноцилиндровом мотоцикле эта работа более доступна, поскольку нет соседних цилиндров, которые нужно обходить, что делает ее реалистичной задачей для компетентного домашнего механика с подходящими инструментами.

Что вам понадобится

• Руководство по обслуживанию, специально предназначенное для вашей модели мотоцикла.
• Динамометрический ключ и полный набор торцевых головок.
• Компрессор с поршневыми кольцами
• Нутромер или калибр с микрометром
• Скребок для прокладок и чистящий растворитель
• Замена цилиндра, прокладки основания и прокладки головки блока цилиндров.
• Новый поршень и кольца соответствуют размеру отверстия нового цилиндра.
• Моторное масло и охлаждающая жидкость (при жидкостном охлаждении)

Шаг 1. Слейте жидкости и подготовьте двигатель

Когда двигатель полностью остынет, слейте моторное масло. На мотоциклах с жидкостным охлаждением также слейте охлаждающую жидкость. Если возможно, оставьте на ночь, чтобы остатки жидкости полностью стекали из всех проходов. Закрепите мотоцикл на центральной подставке или подставке для загона, чтобы он не мог двигаться во время работы.

Шаг 2. Снимите выхлопную систему и головку блока цилиндров.

Ослабьте все болты коллекторной трубы постепенно и равномерно — никогда не вынимайте один болт полностью, пока не будут ослаблены другие, так как это создает неравномерную нагрузку на головку. Снимите выпускной коллектор. Отсоедините все электрические соединения на головке блока цилиндров (например, датчик температуры охлаждающей жидкости), затем открутите болты головки блока цилиндров в последовательности, обратной указанной в руководстве по обслуживанию. Болты головки большинства синглов снимаются крест-накрест или по спирали. Поднимите головку, стараясь не уронить ее на открытое отверстие цилиндра.

Шаг 3: Снимите цилиндр цилиндра

При снятой головке цилиндр цилиндра удерживается на месте базовыми гайками или шпильками, ввинчивающимися в картер. Аккуратно снимите эти крепления и запишите их положение — на некоторых двигателях шпильки имеют разную длину. Поднимите ствол прямо вверх от поршня. Когда нижняя часть цилиндра выйдет за пределы поршневых колец, поддержите поршень так, чтобы шатун не ударялся о горловину картера. Оберните отверстие картера чистой тряпкой, чтобы предотвратить попадание мусора.

Шаг 4: Снимите поршень

Осторожно снимите поршневые кольца, раздвинув каждое настолько, чтобы соскользнуть с коронки — чрезмерное раздвигание приведет к их растрескиванию. Снимите стопорные кольца (стопорные кольца под запястья) из отверстия под поршневой палец. Они находятся под напряжением пружины и могут пролететь через мастерскую, если их не контролировать. Используйте инструмент для снятия поршневого пальца или подходящую выколотку, чтобы вытолкнуть поршневой палец и отделить поршень от шатуна. Осмотрите подшипник малой головки (игольчатый подшипник в верхней части шатуна) и замените его, если есть какие-либо неровности или люфт.

Шаг 5. Очистите и осмотрите все сопрягаемые поверхности.

Тщательно очистите нижнюю поверхность картера и нижнюю часть головки блока цилиндров от старого прокладочного материала. Любые остатки будут препятствовать правильной герметизации новых прокладок. Проверьте сопрягаемую поверхность картера на предмет деформации с помощью линейки. На головке блока цилиндров очистите камеру сгорания и проверьте наличие трещин или эрозии вокруг седел клапанов и резьбы свечей зажигания.

Шаг 6: Установите новый цилиндр

Установите новый поршень на шатун, установите новые стопорные кольца (никогда не используйте повторно старые стопорные кольца — они являются одноразовыми защитными компонентами) и установите новые поршневые кольца, как указано в руководстве по техническому обслуживанию, со смещением зазоров колец в показанных положениях. Установите новую прокладку основания всухую или нанесите тонкий слой герметика, как указано производителем. Сожмите кольца с помощью приспособления для сжатия колец, затем опустите сменный цилиндр прямо на поршень. Держите отверстие точно на одной линии с поршнем, когда опускаете его; если приложить его под углом, кольцо сломается.

Шаг 7. Установите головку блока цилиндров и затяните все крепления.

Установите новую прокладку головки блока цилиндров — никогда не используйте прокладку головки блока цилиндров повторно. Осторожно опустите головку, вручную вверните все болты головки, затем затяните их в несколько этапов, следуя последовательности, указанной в руководстве по обслуживанию. У большинства одноцилиндровых двигателей момент затяжки болтов головки составляет от 25 до 45 Нм в зависимости от размера болтов и конструкции двигателя; в вашем руководстве будет указана точная цифра. После затяжки подсоедините выхлопную систему, компоненты системы охлаждения и электрические соединения. Залейте масло и охлаждающую жидкость.

Шаг 8: Обкатка нового цилиндра

Новый цилиндр мотоцикла требует надлежащего периода обкатки, чтобы позволить поршневым кольцам прилегать к стенке цилиндра. В течение первых 500–1000 км избегайте длительных высоких оборотов или работы на полном газу. Часто меняйте частоту вращения двигателя и меняйте масло после первых 100–200 км пробега, чтобы смыть любые металлические частицы, образующиеся при посадке колец. Проверьте наличие утечек после первых нескольких поездок и повторно затяните болты головки после первого цикла нагрева, если это рекомендовано в руководстве по обслуживанию.

Замена одного цилиндра на многоцилиндровом мотоцикле

На мотоциклах с параллельными двухцилиндровыми, рядными четырехцилиндровыми или V-образными двухцилиндровыми двигателями технически вы заменяете один цилиндр из нескольких, но этот процесс более сложен из-за ограничений по упаковке. На многих мотоциклах с V-образным твином (обычно встречается в мотоциклах круизерного типа) передний и задний цилиндры доступны по отдельности и могут сниматься по одному, что значительно упрощает работу по сравнению с рядным двигателем, в котором цилиндры имеют единую отливку.

В рядных четырехцилиндровых двигателях четыре цилиндра обычно выполнены в виде единого блока, а не отдельных цилиндров. В такой конструкции нельзя заменить только один цилиндр изолированно — необходимо снимать и заменять или ремонтировать весь блок. Эта работа принципиально отличается от замены отдельного цилиндра на одноцилиндровом или V-образном мотоцикле и потребует значительно больше труда и затрат.

При замене одного цилиндра в V-образном двухцилиндровом двигателе или аналогичной конструкции, где имеются отдельные цилиндры, стоит одновременно измерить диаметр цилиндра неповрежденного цилиндра. Если оба цилиндра изношены одинаково, замена только одного может через короткое время поставить второй на грани отказа. что приводит ко второму раунду затрат на рабочую силу. Многие опытные механики рекомендуют делать и то, и другое одновременно, если пробег или уровень износа нетронутого цилиндра близок к пределу эксплуатации.

Одноцилиндровые мотоциклы: почему работа с цилиндрами более доступна

Одноцилиндровые мотоциклы имеют давнюю репутацию благодаря простоте механической конструкции и низким затратам на техническое обслуживание, и это распространяется непосредственно на работу цилиндров. Поскольку нужно иметь дело только с одним отверстием, доступ к нему прост, детали легче найти, а вся работа занимает меньше времени в мастерской.

Для обслуживания клапанов одноцилиндрового двигателя требуется только одна головка блока цилиндров, тогда как для V-образного двухцилиндрового двигателя требуется доступ к двум головкам — передней и задней, а для параллельного четырехцилиндрового двигателя требуется работа как минимум через четыре клапана, часто всего через восемь или шестнадцать. Для гонщика, который собирается проводить техническое обслуживание самостоятельно, замена цилиндра мотоцикла на одиночном мотоцикле является наиболее простым вариантом работы.

Запасные части для обычных одноцилиндровых мотоциклов — внедорожных мотоциклов с объемом двигателя от 250 до 450 куб.см, одноместных мотоциклов с объемом двигателя от 125 до 300 куб.см и классических британских и японских одноцилиндровых мотоциклов — широко доступны через поставщиков вторичного рынка. Комплекты поршней и колец от брендов, специализирующихся на компонентах двигателей для силовых видов спорта, обычно охватывают широкий диапазон размеров отверстий и предлагают как стандартные, так и увеличенные варианты, что упрощает подбор нового поршня к расточенному или заменяемому цилиндру.

Распространенные ошибки, которых следует избегать при замене цилиндра мотоцикла

Даже опытные механики могут допускать ошибки при работе цилиндров, которые приводят к преждевременному выходу из строя или повреждению двигателя. Вот наиболее серьезные ошибки, которых следует избегать:

• Не замерять новый цилиндр перед установкой. Даже новый или восстановленный цилиндр следует измерить, чтобы убедиться, что он соответствует техническим характеристикам, прежде чем приступать к работе с двигателем. OEM-запчасти и запасные части не всегда находятся в пределах допуска прямо из коробки.
• Повторное использование стопорных колец. Стопорные кольца поршневого пальца являются деталями одноразового использования. Использованное стопорное кольцо, которое ослабло внутри двигателя, разрушит отверстие и поршень за считанные секунды. Всегда подходят новые.
• Неправильный зазор между кольцами. Перед установкой проверьте торцевой зазор каждого поршневого кольца в отверстии. Если зазор слишком мал, концы кольца соприкоснутся друг с другом, когда цилиндр нагреется и расширится, что приведет к поломке кольца или повреждению отверстия. Если он слишком велик, сжатие будет плохим.
• Неправильная последовательность или значения момента затяжки. Последовательность затяжки болтов головки позволяет равномерно распределить зажимную нагрузку по прокладке головки. Пропуск последовательности или чрезмерная затяжка могут привести к деформации головки или неравномерному разрушению прокладки, что приведет к взрыву прокладки головки вскоре после повторной сборки.
• Мусор в картере. Если оставить картер открытым, не накрывая его во время работы, внутрь может попасть песок, материал прокладок или крепеж. Любой мусор, попадающий в масляные каналы или коленчатый вал, может привести к катастрофическому повреждению нижней части.
• Пропуск периода обкатки. Установка нового цилиндра и немедленная езда на полном газу помешают кольцам сесть правильно и могут привести к повреждению свежего цилиндра в течение первых нескольких часов работы.

Замена цилиндра или замена двигателя: когда имеет смысл заменить весь двигатель?

Иногда экономика замены цилиндров склоняется в пользу простого поиска бывшего в употреблении двигателя на замену. Если нижняя часть двигателя (коленчатый вал, шатунные подшипники, трансмиссия) также изнашивается, тратить несколько сотен долларов на работу цилиндров только для того, чтобы вскоре после этого нижняя часть вышла из строя, не имеет финансового смысла.

В качестве общего ориентира: если стоимость замены цилиндра (детали плюс работа) приближается или превышает 60–70% стоимости заведомо исправного подержанного двигателя, а остальная часть двигателя в последнее время не проверялась и не обслуживалась, стоит рассмотреть возможность замены подержанного двигателя. Привлекательность полной замены двигателя заключается в том, что вы знаете, что все внутри него работает исправно и находится в нормальном состоянии, тогда как целенаправленный ремонт цилиндров может выявить другие проблемы, как только двигатель будет открыт.

Тем не менее, подержанный двигатель несет в себе свои неизвестные. Без проверки компрессии, проверки на утечку и анализа масла в двигателе-доноре перед покупкой вы обмениваете один набор неопределенностей на другой. Многие водители предпочитают прозрачность ремонта известного двигателя с диагностированными проблемами, а не установку бывшего в употреблении агрегата с неизвестной историей.

Сколько стоит заменить цилиндр мотоцикла?

Стоимость широко варьируется в зависимости от типа цилиндра, марки и модели мотоцикла, от того, используются ли OEM-запчасти или запасные части, а также от того, выполняется ли работа своими руками или в магазине. В таблице ниже приведены реалистичные диапазоны затрат для наиболее распространенных сценариев:

Для типичного одноцилиндрового мотоцикла малого и среднего размера общая стоимость замены цилиндра своими руками, включая новый ствол, комплект поршней, комплект прокладок и новые стопорные кольца, обычно составляет от 200 до 600 долларов США по частям, в зависимости от того, выбираете ли вы OEM или качественные компоненты послепродажного обслуживания. Полная работа по изготовлению одноцилиндрового двигателя обычно занимает от трех до шести часов, а расценки цеха обычно варьируются от 80 до 130 долларов в час, в результате чего стоимость только рабочей силы составляет примерно от 240 до 780 долларов.

Выбор между OEM и запасными частями цилиндров мотоцикла

OEM-цилиндры производятся по тем же спецификациям, что и оригинальная деталь, и подходят и работают точно так, как задумано. Для мотоциклов текущего производства, на которые еще распространяется гарантия, или для высокопроизводительных мотоциклов с жесткими допусками, OEM является более безопасным выбором. Основным недостатком является цена: OEM-цилиндры могут быть значительно дороже, чем альтернативы на вторичном рынке, а для старых или снятых с производства моделей OEM-запчасти могут вообще отсутствовать.

Комплекты цилиндров и поршней вторичного рынка от надежных поставщиков запчастей для силовых видов спорта являются хорошо зарекомендовавшей себя альтернативой и подходят для широкого спектра мотоциклов. Для многих распространенных одноцилиндровых внедорожных и пригородных велосипедов комплекты поршней на вторичном рынке включают поршень, кольца, палец, стопорные кольца и иногда цилиндр - по значительно более низкой цене, чем OEM. Качество варьируется в зависимости от бренда послепродажного обслуживания, поэтому перед совершением покупки стоит убедиться, что поставщик имеет опыт работы с вашим конкретным двигателем.

Одно практическое замечание: при заказе вторичного цилиндра сверьте диаметр отверстия, расположение отверстий под шпильки и расположение портов с оригинальным — особенно на старых или менее распространенных мотоциклах, где могло существовать несколько вариантов производства. Использование номера детали OEM в качестве ссылки при заказе послепродажного обслуживания гарантирует, что вы получите прямую замену, а не близкую, но не совсем совместимую деталь.
