Можно ли починить мертвый цилиндр? Руководство по ремонту цилиндров мотоцикла

Прямой ответ: Да, мертвый. Цилиндр мотоцикла Часто поправимо, но это зависит от причины

Если вы смотрите на мотоцикл, который работает неровно, трясется на холостом ходу или отказывается резко выходить из поворотов, у вас в голове горит простой вопрос: можно ли это исправить или пора начинать искать новый двигатель? Хорошая новость в том, что в значительном количестве случаев севший цилиндр мотоцикла абсолютно поправим без замены всего двигателя. Менее обнадеживающая новость заключается в том, что ответ почти полностью зависит от того, почему цилиндр вообще вышел из строя.

Цилиндр мотоцикла, вышедший из строя из-за загрязненной свечи зажигания, засоренной топливной форсунки, неисправности катушки зажигания или незначительной проблемы с регулировкой клапанов, можно вернуть к жизни с помощью относительно простого и недорогого ремонта. На другом конце спектра цилиндр с задирами, трещинами в стволе, заклинившим поршнем или сильным износом колец потребует более сложных механических работ, включая возможную замену или растачивание цилиндра. Дело в том, что «мертвый цилиндр» — это не единичный диагноз. Это симптом, который связан со многими различными первопричинами, каждая из которых имеет свой собственный путь устранения и стоимость.

Прежде чем списывать двигатель, необходимо точно понять, что не так с тем цилиндром мотоцикла. В этом руководстве рассматриваются все основные причины выхода из строя цилиндра, как определить, с какой из них вы имеете дело, и как выглядит реалистичное решение для каждого сценария.

Что на самом деле означает «мертвый цилиндр» на мотоцикле

На мотоцикле мертвый цилиндр означает, что одна камера сгорания перестала обеспечивать мощность двигателя. В одноцилиндровом мотоцикле это означает, что двигатель вообще не может работать. На параллельном твине, V-твине или рядном четырехцилиндровом двигателе оставшиеся цилиндры поддерживают работу двигателя, но мотоцикл будет чувствовать себя заметно слабее, вибрировать сильнее, чем обычно, а звук выхлопа будет звучать неравномерно или однобоко.

Цилиндр становится «мертвым», когда выходит из строя одна из трех вещей: он не получает искры, не получает достаточного количества топлива или не может удерживать компрессию. Эти три элемента — зажигание, подача топлива и механическая целостность — обеспечивают работу цилиндра. Удалите любой из них, и цилиндр перестанет выполнять свою работу.

Сам цилиндр мотоцикла, иногда называемый цилиндром цилиндра, представляет собой физическую гильзу, окружающую поршень. Он образует стенки камеры сгорания, направляет ход поршня и играет решающую роль в поддержании сжатия, необходимого вашему двигателю для выработки мощности. Когда механики и водители говорят о неработающем цилиндре, они могут говорить о проблеме с самим цилиндром или с любым из поддерживающих компонентов, которые поддерживают его работу. Уточнение этого различия — первый шаг к составлению полезного плана ремонта.

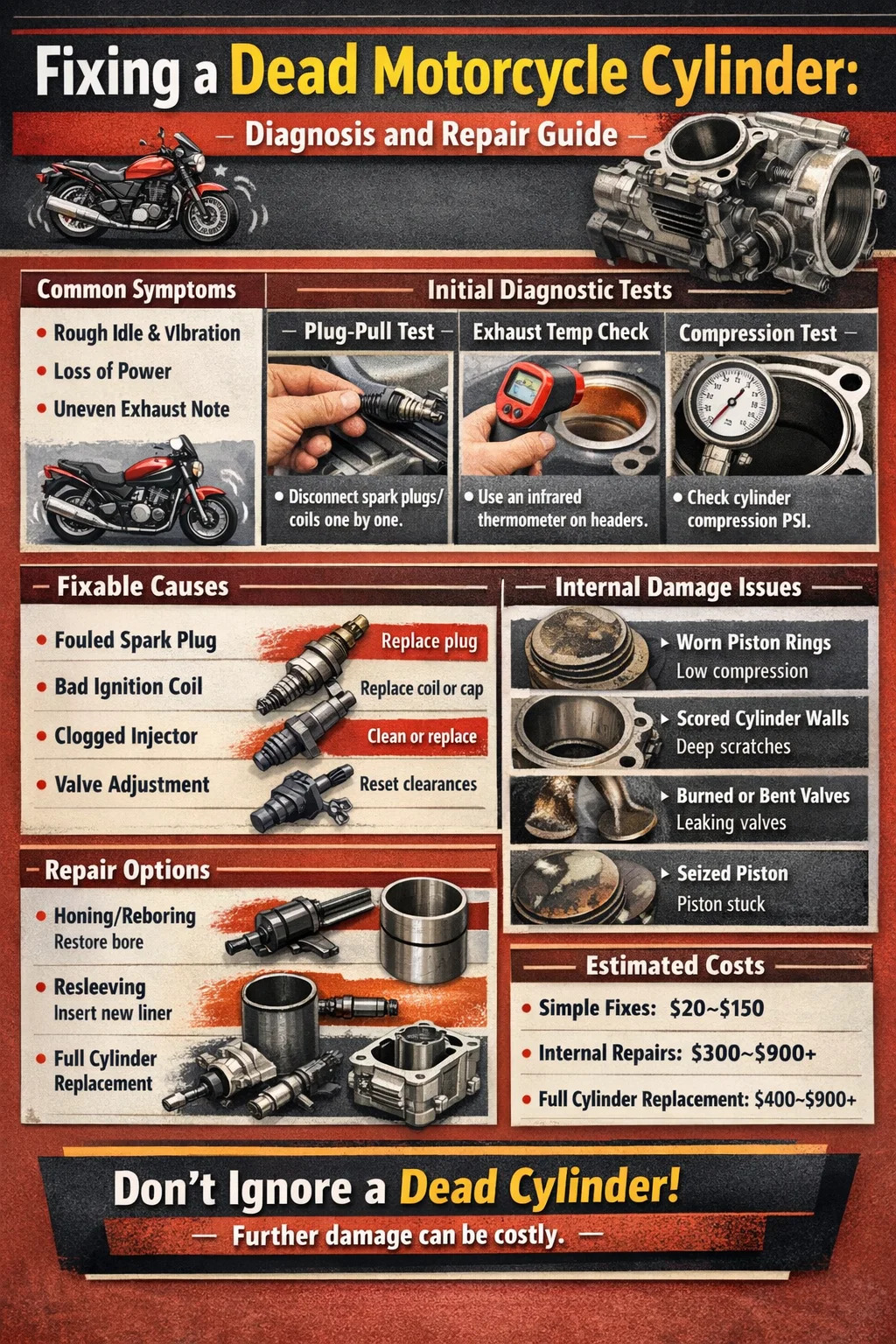

Как диагностировать мертвый цилиндр на мотоцикле

Диагностика того, какой цилиндр не работает и почему, следует логической последовательности. Переход сразу к дорогостоящей механической работе без изучения основ приводит к пустой трате времени и денег.

Тест «подключи-тяни»

На многоцилиндровом мотоцикле определить неработающий цилиндр можно, сняв провода свечей зажигания или поочередно отсоединив топливные форсунки на холостом ходу двигателя. Цилиндр, который не производит никаких изменений в качестве холостого хода при отключении, не вносит вклада. Исправный цилиндр, если его отключить, приведет к заметному падению оборотов и шероховатости холостого хода. Мертвый не покажет почти никаких изменений, потому что с самого начала он не стрелял.

Проверка температуры выхлопных газов

Использование инфракрасного температурного пистолета на выпускных коллекторах вскоре после запуска может обнаружить холодную трубу. Коллектор, который значительно холоднее остальных (часто на 100°F и более), указывает на то, что цилиндр, питающий его, не работает. Это быстрая неинвазивная проверка, которую можно выполнить, прежде чем прикасаться к каким-либо механическим компонентам.

Испытание на сжатие

Проверка компрессии — это самая важная механическая диагностика неработающего цилиндра мотоцикла. Выверните свечу зажигания, вкрутите компрессометр, держите дроссельную заслонку широко открытой и проверните двигатель на несколько оборотов, пока показания манометра не стабилизируются. У самых здоровых одноцилиндровых четырехтактных мотоциклов давление составляет от 120 до 180 фунтов на квадратный дюйм. , хотя точный диапазон зависит от производителя и должен быть подтвержден согласно руководству по обслуживанию. Показание ниже 90 фунтов на квадратный дюйм или значение нуля указывает на серьезную механическую проблему — обычно изношенные кольца, прогоревшие или погнутые клапаны или перегоревшая прокладка головки блока цилиндров.

Тест на утечку

Проверка на утечку идет дальше, чем проверка на сжатие, сообщая вам, где происходит утечка сжатия. Когда поршень находится в верхней мертвой точке, сжатый воздух подается в цилиндр через отверстие для свечи зажигания. Внимательно прислушавшись и проверив конкретные места, можно определить место неисправности: шипение воздуха из воздушного фильтра или воздухозаборника означает негерметичность впускного клапана; воздух, слышимый в выхлопной трубе, указывает на негерметичность выпускного клапана; пузырьки в бачке охлаждающей жидкости указывают на прогоревшую прокладку головки блока цилиндров; наличие воздуха в крышке маслозаливной горловины или щупе указывает на износ поршневых колец. В исправном цилиндре утечка должна составлять менее 10%. Все, что выше 25%, указывает на серьезную проблему, требующую механического ремонта.

Проверка искры и топлива

Если компрессия в норме, проблема почти наверняка в системе зажигания или подачи топлива. Снимите свечу зажигания и проверьте ее состояние. Свеча, покрытая черным нагаром, указывает на богатую смесь или пропуски зажигания; белая или вздутая вилка указывает на перегрев. Проверьте наличие искры, повторно подсоединив провод свечи, заземлив корпус свечи на двигатель и провернув двигатель — вы должны увидеть сильную синюю искру. Слабая оранжевая искра или отсутствие искры во всех точках на свече зажигания, катушке зажигания или соответствующей проводке.

Устранимые причины: когда ремонт не вызывает затруднений

Большинство случаев поломки цилиндров на мотоциклах происходят по причинам, которые полностью устранимы без вскрытия картера двигателя. Это сценарии, которые следует сначала исключить, прежде чем предполагать худшее.

Изношенная или загрязненная свеча зажигания

Это наиболее распространенная и наименее дорогая причина выхода из строя цилиндра. Свечи зажигания имеют срок службы — обычно от 10 000 до 20 000 миль для стандартных свечей и до 30 000 миль для свечей с иридиевым или платиновым наконечником — и за пределами этого интервала они теряют способность обеспечивать надежное зажигание. Загрязненная свеча, покрытая маслом, отложениями топлива или нагаром, может полностью прекратить работу цилиндра. Стоимость замены большинства свечей зажигания для мотоциклов обычно составляет менее 20 долларов, а на большинстве мотоциклов работа занимает менее 30 минут.

Неисправна катушка зажигания или крышка свечи зажигания.

Катушка зажигания генерирует импульс высокого напряжения, посылаемый на свечу зажигания. Катушка, которая вышла из строя внутри, все равно может позволить запустить мотоцикл, но отключится под нагрузкой или может полностью перестать генерировать искру в одном цилиндре. Колпачки свечей — колпачки резисторов, которые надеваются на свечу, — также могут выйти из строя и помешать подаче искры. Эти компоненты обычно стоят от 30 до 150 долларов, и их можно заменить менее чем за час.

Засоренная или неисправная топливная форсунка

На мотоциклах с впрыском топлива засоренная форсунка может препятствовать адекватной подаче топлива в один цилиндр, фактически убивая его. Топливо, оставленное в форсунке в течение длительного периода хранения, может вызвать нагар и засорить форсунку. Профессиональная ультразвуковая очистка инжектора обычно стоит от 15 до 30 долларов за инжектор и часто полностью восстанавливает его работоспособность. В случаях, когда очистка не удалась, стоимость замены форсунок может стоить от 50 до 200 долларов в зависимости от модели.

Зазор клапана не соответствует техническим характеристикам

Двигатели мотоциклов требуют периодической проверки зазоров клапанов — большинство производителей рекомендуют проверять каждые 12 000–24 000 миль. Когда зазоры клапанов смещаются слишком сильно, клапан может оставаться слегка открытым во время такта сжатия, позволяя стравливать давление. Результат может быть идентичен мертвому цилиндру. Регулировка клапанов — это доступная работа для домашних механиков с базовыми инструментами и руководством по техническому обслуживанию, и она не требует никаких затрат, кроме затраченного времени, если зазоры требуют просто регулировки прокладок или регулировки винта.

Прокладка головки перегоревшей головки

Неисправность прокладки головки блока цилиндров приводит к утечке продуктов сгорания через уплотнительную поверхность, что приводит к снижению компрессии в поврежденном цилиндре. Диагноз подтверждается белым дымом из выхлопных газов, молочным маслом на щупе или капанием охлаждающей жидкости без каких-либо видимых внешних утечек. Замена прокладки головки блока цилиндров требует снятия головки блока цилиндров, но не обязательно означает повреждение самого цилиндра. Если поверхности головки и цилиндра плоские и неповрежденные, новая прокладка и правильная последовательность затяжки восстанавливают полное сжатие. На большинстве одноцилиндровых мотоциклов для опытного механика это работа полдня.

Когда проблема в самом цилиндре мотоцикла

Как только проверки зажигания и подачи топлива возвращаются в норму и компрессия оказывается очень низкой или нулевой, проблема кроется внутри самого двигателя. Ниже приведены механические условия, которые влияют на цилиндр цилиндра и требуют более сложного ремонта.

Изношенные поршневые кольца

Поршневые кольца уплотняют зазор между поршнем и стенкой цилиндра. С течением времени и пробега кольца изнашиваются и теряют способность сохранять сжатие. Классическая диагностика — добавить небольшое количество моторного масла в отверстие свечи зажигания и выполнить повторную проверку компрессии. Если показания значительно возрастают после добавления масла Виноваты кольца — масло временно закрывает зазор между кольцом и стенкой. Изношенные кольца требуют снятия двигателя, снятия поршня и установки нового комплекта колец. Хотя это не обязательно требует нового цилиндра, если диаметр отверстия все еще находится в пределах допуска, одновременно следует провести измерение диаметра цилиндра. Изношенное отверстие в сочетании с новыми кольцами приведет к недолгому ремонту.

Потертые или поврежденные стенки цилиндра

Задиры на стенке цилиндра возникают, когда отсутствует смазка, в камеру сгорания попадает мусор или заклинивший поршень волочится по поверхности отверстия. Глубокие насечки нарушают герметичность между кольцами и стеной, убивая сжатие. Иногда небольшие задиров можно устранить путем хонингования цилиндра для восстановления правильной штриховки и установки новых колец. Профессиональная работа по хонингованию цилиндров обычно стоит от 50 до 75 долларов за один цилиндр мотоцикла. — часть стоимости замены. Серьезные задиров, когда на стенках имеются глубокие канавки или материал удален неравномерно, требуется либо растачивание до следующего размера с использованием поршня соответствующего увеличенного размера, либо полная замена цилиндра.

Сгоревшие или погнутые клапаны

Клапаны, которые прогорели (обычно из-за слишком бедной смеси или из-за детонации), погнуты из-за неисправности цепи привода ГРМ или больше не сидят должным образом, не будут герметизировать камеру сгорания во время сжатия. Испытание на утечку подтверждает это, поскольку будет слышно, как воздух выходит через впускное или выпускное отверстие. Замена клапанов требует снятия головки блока цилиндров и разборки клапанного механизма. Поврежденные клапаны и седла можно заменить самостоятельно — сама гильза цилиндра может быть совершенно неповрежденной. Полная работа клапанов на одноцилиндровой головке, включая шлифовку седел и новые клапаны, обычно обходится в сумму от 200 до 600 долларов США за рабочую силу, в зависимости от цеха.

Захваченный поршень

Заклинивание поршня происходит, когда поршень выходит за пределы своего рабочего зазора и приваривается к стенке цилиндра из-за тепла и трения. Обычно это происходит из-за недостаточной смазки, потери охлаждающей жидкости, приводящей к перегреву, или работы двухтактного двигателя с неправильной смесью масла и топлива. Когда мотоцикл заклинивает во время езды, заднее колесо может внезапно заблокироваться, что представляет собой серьезную угрозу безопасности. Оценка повреждений после захвата требует полной разборки. Во многих случаях поршень разрушается и требует замены, а на цилиндре появляются значительные задиров. Удастся ли спасти ствол, зависит от глубины повреждения. Незначительные задиры, обнаруженные на ранней стадии, иногда позволяют отточить цилиндр и повторно использовать его с новым поршнем; сильные заедания часто разрушают гильзу цилиндра и требуют замены ствола или замены гильзы.

Треснувший цилиндр цилиндра

Физически треснутый ствол цилиндра является наиболее серьезным сценарием. Трещины могут возникнуть в результате сильного перегрева, удара или повреждения от замерзания, если охлаждающая жидкость использовалась неправильно. Алюминиевые баллоны со структурными трещинами, как правило, не подлежат ремонту — стоимость сварки, механической обработки и замены втулки обычно приближается или превышает стоимость нового запасного баллона. Чугунные цилиндры иногда могут быть заварены квалифицированным механиком, но долговечность ремонта во многом зависит от того, где находится трещина относительно отверстия и каналов охлаждающей жидкости.

Методы ремонта поврежденного цилиндра мотоцикла

Когда сам цилиндр цилиндра нуждается в доработке, существует несколько механических вариантов. Правильный выбор зависит от материала, типа повреждения, наличия поршней увеличенного размера и вашего бюджета.

Хонингование

Хонингование — наименее инвазивный и наиболее доступный вариант ремонта цилиндра. Механик использует хонинговальный инструмент, чтобы восстановить правильную штриховку на стенке цилиндра, что помогает поршневым кольцам правильно сидеть и сохранять эффективную масляную пленку. Хонингование не приводит к удалению значительного количества материала и подходит для цилиндров, диаметр отверстия которых все еще находится в пределах эксплуатационных пределов, установленных производителем. Когда цилиндр поступает на хонингование, перед тем как приступить к работе, машинисту следует также измерить диаметр отверстия и овальность. Если отверстие уже достигло предела своего срока службы, хонингование только отложит следующий ремонт.

Расточка до увеличенного размера

Когда диаметр цилиндра изношен сверх стандартного предела эксплуатации, механик может расточить его до следующего увеличенного размера — обычно с шагом 0,25 мм или 0,010 дюйма — и установить поршень соответствующего увеличенного размера. Это хорошо зарекомендовавший себя метод ремонта, который десятилетиями использовался на цилиндрах из чугуна с железными гильзами и без них. Загвоздка в том, что для вашей модели должны быть доступны поршни увеличенного размера. Для обычных мотоциклов с активными запчастями это редко является проблемой. Для старых или редких велосипедов может быть сложно или невозможно найти поршень увеличенного размера, что подталкивает к замене втулки или полной замене.

Сброс рукавов

Замена втулки включает в себя рассверливание цилиндра пошире и запрессовку новой железной гильзы, которая затем оттачивается до диаметра отверстия, подходящего для стандартного поршня. Это эффективный способ восстановить алюминиевый цилиндр, оригинальная гильза которого изношена или повреждена слишком глубоко для стандартного цилиндра с увеличенным отверстием. Внешняя конструкция ствола должна иметь достаточную толщину стенок, чтобы вместить новую гильзу без ущерба для структурной целостности. Квалифицированная механическая мастерская во многих случаях может выполнить эту работу со значительно меньшими затратами, чем покупка нового цилиндра.

Никасил Перекрытие

Во многих современных алюминиевых цилиндрах мотоциклов вместо железной гильзы используется покрытие Nikasil (никель-карбид кремния). Это покрытие чрезвычайно твердое и износостойкое, но его невозможно расточить в традиционном понимании — после износа цилиндр необходимо либо заново покрыть, либо заменить. Повторное покрытие Nikasil — это специализированная услуга, включающая удаление изношенного покрытия и повторное нанесение нового слоя на первоначальный диаметр отверстия. В результате получается цилиндр, восстановленный до заводских характеристик и работающий с поршнем исходного размера. Время обработки зависит от магазина, и услуга обычно стоит от 200 до 400 долларов и более.

Когда следует заменять цилиндр мотоцикла, а не ремонтировать его

Существуют определенные ситуации, когда ремонт перестает иметь практический или экономический смысл, и замена становится правильным решением.

• Отверстие имеет трещину в секции конструкции или примыкает к каналам для охлаждающей жидкости таким образом, что сварка не может надежно устранить ее.
• Цилиндр уже расточен до максимального размера, поэтому не остается материала, который нужно было бы удалить.
• Внешняя стенка слишком тонкая, чтобы вместить втулку, из-за исходного размера отверстия или предшествующей механической обработки.
• Цилиндр с покрытием из никасила изношен до такой степени, что покрытие исчезает, а сам алюминий повреждается.
• Совокупная стоимость механической обработки, гильз, поршней, колец и рабочей силы превышает стоимость качественной замены цилиндра.
• Поршни увеличенного размера для конкретной модели больше не производятся и не доступны, поэтому вариант расточки исключен из таблицы.

Для одноцилиндровых мотоциклов замена цилиндра — четко определенная и выполнимая работа. Двигатель проще, чем многоцилиндровые конструкции — в нем один цилиндр, один поршень, один набор колец, одна головка, что позволяет ограничить объем рабочей силы. На параллельных твинах, V-твинах и рядных четверках замена одного цилиндра из комплекта технически возможна, но требует пристального внимания к состоянию остальных цилиндров. Если один ствол изношен или поврежден из-за общей неисправности смазки или охлаждения, другие могут не отставать.

При заказе замены цилиндра мотоцикла всегда сверяйте диаметр отверстия, расположение отверстий под шпильки и расположение портов с оригиналом. На старых велосипедах или моделях с несколькими производственными вариантами между годами могут быть небольшие различия в размерах, из-за которых «совместимая» деталь не является взаимозаменяемой напрямую. Использование номера детали OEM в качестве ссылки исключает этот риск.

Стоимость ремонта вышедшего из строя цилиндра мотоцикла: чего ожидать

Стоимость сильно варьируется в зависимости от того, что на самом деле убило цилиндр. Диапазон варьируется от 20 долларов за свечу зажигания до нескольких сотен долларов за полную замену цилиндра с рабочей силой. Следующее дает реалистичную картину того, сколько на самом деле стоят различные сценарии ремонта.

Эти цифры представляют собой типичные диапазоны для одноцилиндровых или простых многоцилиндровых мотоциклов в независимых магазинах. Расценки на оплату труда дилеров, детали премиум-класса или труднодоступные детали, а также дополнительные повреждения, обнаруженные во время разборки, могут привести к увеличению затрат. Всегда запрашивайте твердую цену после диагностики, прежде чем давать разрешение на ремонтные работы.

Что произойдет, если вы продолжите ездить с мертвым цилиндром

На многоцилиндровом мотоцикле технически возможно продолжать движение с одним мертвым цилиндром. Мотоцикл по-прежнему будет двигаться, а оставшиеся цилиндры будут поддерживать работу двигателя. Однако продолжение езды в таком состоянии ускоряет повреждение, превращая вполне осуществимый ремонт в гораздо более дорогостоящий.

Когда один цилиндр перестает работать, несгоревшее топливо из этого цилиндра может попасть в картер, разжижая масло и ухудшая его способность смазывать подшипники и движущиеся части двигателя. На двухтактных мотоциклах мертвый цилиндр означает, что мотоцикл все еще всасывает масло, но не сжигает его при сгорании, что может привести к накоплению богатых отложений в картере. В двигателях с жидкостным охлаждением выход из строя цилиндра из-за неисправности прокладки головки блока цилиндров означает, что охлаждающая жидкость может попасть в камеру сгорания или масляные каналы — продолжение работы с загрязненным маслом приведет к повреждению подшипников, что во много раз умножит стоимость первоначального ремонта.

Помимо механических повреждений, езда на мотоцикле с мертвым цилиндром — это непредсказуемый опыт. Подача мощности становится неравномерной, мотоцикл вибрирует сильнее, чем предполагалось, а управление может показаться нестабильным. На одноцилиндровом мотоцикле неработающий цилиндр означает, что мотоцикл просто не работает — нет другого выбора, кроме как решить эту проблему, прежде чем снова ехать.

Предотвращение проблем с цилиндрами мотоцикла до их начала

Большинство поломок цилиндров можно предотвратить при регулярном обслуживании. Механические условия, которые приводят к выходу из строя цилиндров — изношенные кольца, потертости на стенках, прогоревшие клапаны, заклинившие поршни — почти всегда развиваются постепенно и дают предупреждающие знаки, прежде чем привести к полному выходу из строя. Решить их на раннем этапе гораздо дешевле, чем восстанавливать постфактум.

• Меняйте масло по графику. Свежее масло нужной вязкости сохраняет пленку между поршнем, кольцами и стенками цилиндра, что предотвращает контакт металлов с металлами. Большинство мотоциклов требуют замены масла каждые 3000–6000 миль, в зависимости от типа двигателя и используемого масла.
• Проверяйте зазоры клапанов с периодичностью, рекомендованной производителем. Герметичность клапанов является одной из наиболее часто упускаемых из виду причин преждевременного износа цилиндров и потери компрессии. Особенно это актуально для высокооборотных одноцилиндровых и рядных двухцилиндровых двигателей.
• Замените свечи зажигания до того, как они засорятся. Выработавшая свой ресурс свеча приводит к неполному сгоранию, что приводит к омыванию стенок цилиндра несгоревшим топливом и разрушению масляной пленки на поверхности отверстия.
• Контролируйте уровень охлаждающей жидкости в двигателях с жидкостным охлаждением. Перегрев является одной из основных причин деформации головок, вздутия прокладок и заклинивания поршней. Поддерживайте правильный уровень охлаждающей жидкости и заменяйте ее с периодичностью, указанной в руководстве пользователя.
• Никогда не игнорируйте ранние предупреждающие знаки. Неровный холостой ход, небольшой провал на низких оборотах, индикатор проверки двигателя, связанный с пропуском зажигания в конкретном цилиндре, или слабое изменение звука выхлопа — все это признаки, которые стоит немедленно изучить. То, что начинается с незначительного пропуска зажигания, может перерасти в забитый цилиндр, если игнорировать его достаточно долго.
• Правильно храните велосипед в межсезонье. Топливо, оставшееся в карбюраторах и инжекторах, нагар и засор. Используйте стабилизатор топлива и ненадолго запустите двигатель, чтобы распределить его по топливной системе перед длительным хранением.

Ухоженный цилиндр мотоцикла может прослужить весь срок службы машины, не требуя ничего, кроме хонингования и набора колец. Двигатели, которые в конечном итоге нуждаются в полной замене цилиндров или капитальном внутреннем ремонте, обычно являются двигателями, в которых мало масла, неоднократно перегревались или игнорировались при первых признаках неисправности. Постоянное внимание к основам позволяет цилиндру мотоцикла делать именно то, что он должен делать — превращать топливо в движение вперед, надежно, миля за милей.
